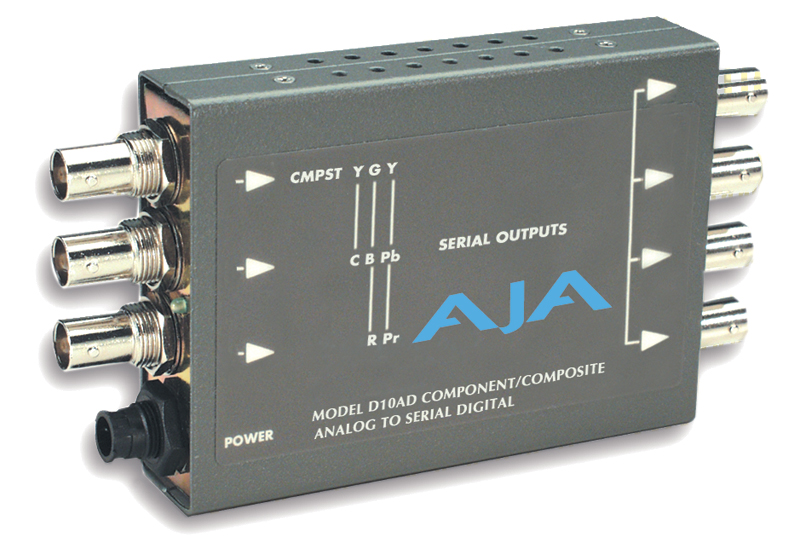

Конвертер аналогового композитного или компонентного сигнала в SDI-формат

D10AD обеспечивает превосходное 10-битное качество преобразования компонентного или композитного аналогового сигнала в SDI-формат. D10AD работает с входным YPbPr- (SMPTE, EBU-N10), Betacam- или компонентным RGB-сигналом, а также с NTSC/PAL- или YC (S-Video) композитным сигналом. D10AD имеет 3-строчный адаптивный гребенчатый фильтр, обеспечивающий высококачественное декодирование композитного сигнала. Фильтр может быть переключен в 2-строчный или режекторный режим при высоких требованиях к задержкам сигнала. Конвертер автоматически определяет и настраивается под NTSC/PAL-сигнал. Выбор видеоформата, а также управление автоматической регулировкой усиления и защитным интервалом осуществляется при помощи DIP-переключателей.

Технические характеристики

Входы

YPbPr (SMPTE, EBU-N10), Betacam, RGB, NTSC, PAL, YC (S-Video) 3x BNC

Выходы

SDI (SMPTE 259M) 4x BNC

Аналогово-цифровые конвертеры

10-битные с 2-кратным оверсемплингом

Частотная характеристика

• Y +/- .25 дБ на 5.5 МГц
• C +/- .25 дБ на 2.5 МГц
• K-фактор менее 0.5% (2T)

Пользовательские настройки

• Внешний DIP-переключатель
• Входной видеоформат
• Защитный интервал вкл/выкл
• Автоматическая регулировка усиления вкл/выкл

Питание

5 В DC, 4 Вт, требуется адаптер питания (приобретается отдельно).

Размеры

5.8" x 3.1" x 1" (147 x 79 x 25 мм)

Ключевые особенности

• Превосходное 10-битное качество аналогово-цифрового преобразования.
• Компонентный, композитный или YC аналоговый вход.
• Полностью 10-битная цепь обработки сигнала с 2-кратным оверсемплингом.
• Поддержка YPbPr, Betacam и RGB компонентного формата.
• Поддержка NTSC или PAL композитного формата.
• Режим автоматической регулировки усиления сигнала.
• 4 SDI-выхода с функцией обнаружения и обработки ошибок.
• Генератор цветовых полос.
• Низкая стоимость.
