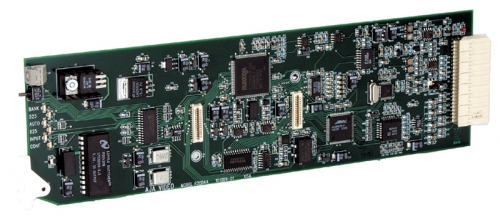

AJA R20AD – универсальный аналого-цифровой конвертер

R20AD – 10-битный конвертер для преобразования аналогового компонентного или композитного сигнала в SDI. R20AD работает с YPbPr (SMTE, EBU-N10), Betacam или RGB входным компонентным сигналом и с NTSC/PAL или YC (S-Video) композитным входным сигналом. Имеет 3х уровневый фильтр (Comb Filter) для избавления от эффекта «гребенки» для высококачественного преобразования композитного сигнала, этот фильтр может быть переключен на 2х уровневый или совсем исключить воздействие на сигнал. R20AD также использует дополнительную карту FSG (синхрогенератор). Автоматическая конфигурация NTSC/PAL. Пользователь сам настраивает видео формат, горизонтальную/вертикальную развертку, автоматическую регулировку усиления (AGC), опорный сигнал.

Ключевые особенности:

• Высококачественное 10-битное аналого-цифровое преобразование
• Аналоговый компонентный, композитный или YC вход
• 3х уровневый фильтр для избавления от эффекта «гребенки»
• 10-бит, 2х уровневая дискретизация
• YPbPr, Betacam или RGB форматы
• Форматы NTSC или PAL
• Режим AGC
• 4 SDI выхода
• Дополнительный синхронизатор кадров

Спецификация:

Входы:

• YPbPr SMPTE, EBU-N10, Betacam, RGB, NTSC, PAL,
• YC (S-Video), 3x BNC
• Референсные входы: петлевые, 2x BNC

Выходы:

• SDI (SMPTE 259M), 4x BNC
• A/D конвертеры: 10 Bits, 2x Oversampling

Частотная характеристика:

• Y +/-.15 дБ при 5.5 МГц
• C +/-.15 дБ при 2.5 МГц
• Меньше 5% K Factor (2T)

Установки:

• Формат входного видеосигнала
• Опорный сигнал вкл./выкл.
• Работа с форматом 4:3 и 16:9
• AGC вкл./выкл.
• Синхронизация частоты кадров выходного сигнала (с опцией синхронизации кадров)
• Габариты: Соответствует корпусам AJA R-серии и Leitch® 6800
• Питание: 7 Watts (8 Watts w/frame Sync Option)
