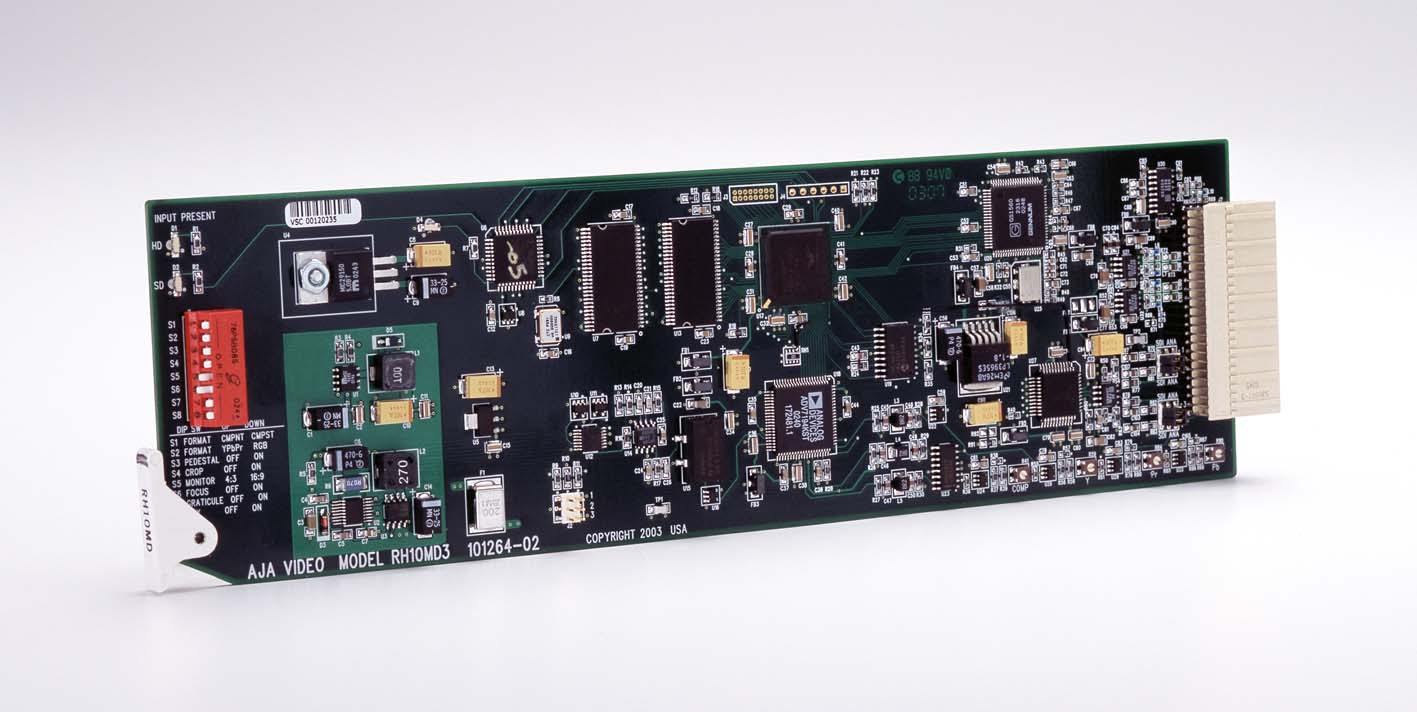

AJA RH10MD — понижающий HD-конвертор/усилитель-распределитель.

RH10MD – 10-битный понижающий HD-конвертор/усилитель-распределитель, восстанавливающим частоту дискретизации. Конвертер имеет 4 преключаемых HD-SDI/SDI выхода и 4 понижающих SD выхода. SD выходы могут быть отдельно сконфигурированны как аналоговые или SDI-аналоговые, могут быть компонентными или композитными. Все HD форматы поддерживают 24p/psf с 3:2 pulldown. Выходной сигнал SD может иметь формат как для 4:3, так и для 16:9 мониторов. Для мониторов 4:3 поддерживаются режимы Letterbox и Crop. 4 канальный AES вложенный звук пропускается через SDI выходы. RH10MD — совместим с блоками AJA FR1 или FR2.

Ключевые особенности:

• Переключаемые 1x4 HD-SDI/SDI DA
• Мультистандартные HD-SDI или SDI входы
• SDI и аналоговые компонентные/композитные выходы
• 3/2 Pulldown для 23.98/24 Гц p/psf входы
• 10-бит, мультиточечная интерполяция
• Сигнал может быть сконфигурирован для мониторов 16:9 или 4:3
• Letterbox and Crop Modes
• Режимы Letterbox и Crop
• Отображение безопасной зоны для материала 4:3 на растре 16:9

Спецификация:

Форматы:

• HD: 1080i 50/59.94/60 Гц
• 1080p/psf 23.98/24/25/29.97/30 Гц
• 720p 23.98/24/25/29.97/30/60 Гц

Входы: HD-SDI or SDI SMPTE 259/292/296, 10-bit, BNC

• Выходы: SDI, SMPTE 259M, 10-bit, BNC
• YPbPr — SMPTE, EBU-N10, Betacam
• RGB, NTSC, PAL, Y/C (S-Video), 10-bit
• 3 x BNC

Понижающая конвертация:

• Многоточечная интерполяция, 10-битная обработка
• 3:2 преобразование для вывода 23.98/24p/psf

Установки:

• Внешний переключатель для управления
• Формат выходного видеосигнала
• Выбор монитора 4:3/16:9
• Режимы Letterbox/Crop
• Опорный сигнал (выход)
• Безопасная зона для материала 4:3 на растре 16:9

Габариты: соответствует блокам AJA R-Series

Питание: 5 Watts
