Конвертер HD-SDI/SDI в Analog

HDSC-1 — идеальное дополнение к EDIUS HD и EDIUS SD Он осуществляет вывод HD и SD сигнала из монтажной системы на плазменные панели, аналоговые и компьютерные мониторы, имеющие компонентные, RGB, S-Video и композитный входы, а также выводит HD-SDI-сигнал на HD-компонентный и CRT-мониторы (компьютерные), которые имеют RGB BNC вход. HDSC-1 также позволяет конвертировать embedded звук в небалансный.

Аппаратный MPEG кодек

EDIUS HD и EDIUS SD поддерживают аппаратные кодеры Canopus MVRD2200 и MPEGPRO MVR MPEG. Эти кодеры позволят обеспечить высокую скорость и качество аппаратного кодирования в MPEG-1 и MPEG-2 форматы непосредственно с тайм-линии EDIUS Pro HD.

Многопортовый блок для обработки HD / SD потоков

HDBX1000 доступен как опция для систем EDIUS SD и EDIUS HD, и представляет из себя мультиформатный цифровой интерфейс. HDBX1000 — это внешний коммутационный блок размера 3U, имеющий все возможные разъемы, необходимые для вещательной студии.

HDBX1000 интерфейсную плату, позволяющую подключать EDIUS SD и EDIUS HD. Для работы с EDIUS HD имеется дополнительный встроенный модуль обеспечивающий HD ввод/вывод и down-конверсию в реальном времени HD-материала.

Основные характеристики:

• Конвертирование HD-SDI to HD component (YPbPr or RGB)
• Конвертирование SD-SDI to SD component (YPbPr or RGB), S-Video и composite
• Конвертирование HD/SD-SDI аудио embedded звук в небалансный
• Синхро генератор для SD (Black Burst) и HD (Tri-Level Sync)
• Автоматическое обнаружение сигнала видео входа
• Отображение на передней панели видео формата и уровня аудио звука

Дополнительный возможности:

В добовлении к HD-SDI и SD-SDI конвертации, ADVCHDSC1 также предлагает несколько уникальных особенностей, включающих поддержку Embedded audio, конвертирование SD-SDI в S-Video и composite, конвертирование HD-SDI в RGB для мониторов PC, которые имеют BNC входа, и отображение на передней панели видео формата и уровня выхода аудио звука. ADVCHDSC1 автоматически обнаруживает видео формат, подоваемый в настоящее время, и поддерживает передачу сигнала SDI. ADVCHDSC1 — 8 дюймовый, половина 1U rackmount устройства, с YPbPr, RGB, S-Video и composite выходами. Несбалансированный стерео RCA выход может быть назначен на любую пару выходных разъемов embedded audio через передний пульт управления.

В комплекте:

• ADVCHDSC1 unit
• Блок питания AC adapter
• Руководство пользователя

Техническая спецификация:

Поддерживаемые видео форматы:

HD

• 1080/60i, 1080/59.94i, 1080/50i, 1080/24PsF, 1080/23.38PsF
• 1035/60i, 1035/59.94i
• 720/60p, 720/59.94p, 720/50p

SD

• 525/59.94i (NTSC)
• 625/50i (PAL)

Цифровой видео вход:

• 1 x BNC (HD/SD-SDI SMPTE 292M compliant) Цифровой видео выход (pass-through)
• 1 x BNC (HD/SD-SDI SMPTE 292M compliant)

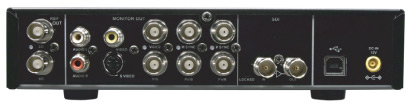

Аналоговый видео выход

• 5 x BNC (component — Y,Pb,Pr / RGB — R,G,B, H-Sync, V-Sync)*
• 1 × 4-pin miniDIN (S-Video)
• 1 x BNC (composite)
• 1 x RCA (composite)

Цифровой аудио вход

• Embedded audio SMPTE 299/272M-A

Аналоговый аудио выход

• 2 x RCA (unbalanced stereo)
• Output channel selectable (Ch1/2, Ch3/4, Ch5/6, Ch7/8, Mix)

Синхро генератор выходного сигнала

• Black Burst Sync: 525/59.94i (NTSC), 625/50i (PAL)
• Tri-Level Sync: 1080/60i, 1080/59.94i, 1080/50i, 1080/24PsF, 1080/23.38PsF, 720/60p, 720/59.94p, 720/50p

USB Connector

• 1 x USB (для обновления firmware через PC)

Питание:

• 10.8W (max)

Размеры:

• 215mm x 241mm x 44mm
