Компактные SDI-роутеры

AJA KUMO – это компактные, экономически эффективные и надежные SDI роутеры с прочной конструкцией. KUMO поддерживают полный спектр спецификаций для стандартов SDI, HD-SDI и 3G SDI. Роутеры KUMO идеальным образом подойдут для любой широковещательной, продакшн или постпродакшн студии. Управляемые посредством встроенной Linux системы, роутеры KUMO способны работать в локальной сети, а также поддерживают средства управления и мониторинга по протоколу HTTP. Встроенный вэб-сервер позволит вам осуществить быструю установку роутера, его конфигурирование, а также обеспечит молниеносную работу при использовании стандартного вэб-браузера, то есть без приобретения или скачивания какого-либо дополнительного программного обеспечения. Вы также можете использовать опциональную 1RU контрольную панель с сетевым интерфейсом (KUMO CP), которая может работать и как независимое, и как сетевое устройство.

SDI роутеры KUMO доступны в двух вариантах. KUMO 1604 имеет шестнадцать SDI входов и четыре выхода, KUMO 1616 – шестнадцать каналов ввода и вывода. Благодаря своему компактному форм-фактору высотой 1RU, роутеры KUMO наилучшим образом впишутся в такие требовательные к свободному пространству окружения, как передвижные телестудии, монтажные студии, корпоративные видеоинсталляции и комплекты оборудования для живых выступлений. Компактность SDI роутеров KUMO дополняется надежностью продуктов компании AJA, их гибкой функциональностью, высочайшим качеством сигнала, а также беспрецедентно низкой ценой.

Простая установка, настройка и расширяемость

Установка роутеров KUMO чрезвычайно проста. Благодаря использованию протокола Bonjour, настройка сетевых параметров устройства происходит автоматически. Всё, что вам потребуется, это подключить роутер к локальной сети или компьютеру. Также есть альтернативный способ: использование стандартных сетевых настроек. В этом случае вы просто подключаете роутер к локальной сети или компьютеру и получаете доступ к нему по IP адресу, установленному по-умолчанию.

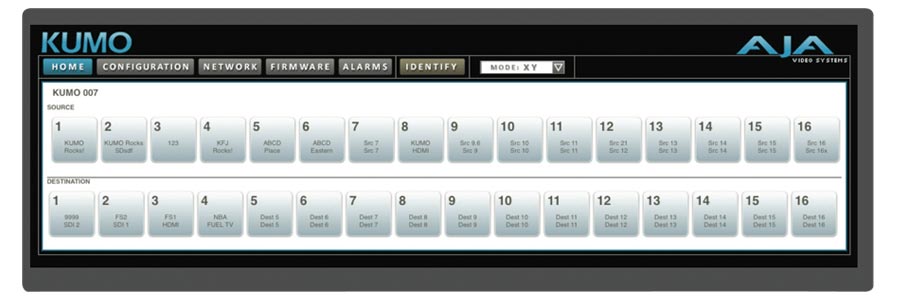

Используя вэб-браузер, вы можете изменять сетевые TCP/IP параметры роутеров KUMO, присваивать им имена, а также источникам и приемникам видеосигнала и управлять работой роутеров.

Если вы используете независимую конфигурацию роутеров KUMO с контрольными панелями KUMO CP, просто соедините компоненты KUMO вместе при помощи стандартных RJ45 кабелей и Ethernet коммутаторов (если требуется).

Основные характеристики

• SD, HD, 3G SDI входы и выходы с BNC разъемами, SMPTE 259M/292M/424M.
• Автоматическая подстройка и реклокинг сигнала.
• Поддержка всех типов вспомогательных SDI данных, включая эмбедированное аудио.
• Синхровход с BNC разъемом, пассивная петля, Blackburst синхронизация для PAL/NTSC форматов или Tri-sync – для HD форматов.
• 10/100/1000 Ethernet LAN-порт.
• Использование протокола Bonjour™/Zeroconf для автоматического конфигурирования устройства.
• Использование операционной системы Linux со встроенным вэб-сервером для управления роутером при помощи стандартного вэб-браузера.
• Управление по протоколу HTTP или при использовании панели управления KUMO CP (приобретается отдельно).
• Форм-фактор – 1 RU .
• Изолированные друг от друга входы питания (основной и резервный).
• В комплект входит один блок питания и один кабель питания.
• Возможность подключения дополнительного блока питания.

Технические характеристики

Поддерживаемые видеоформаты

• 3 Gb/s, 1.5 Gb/s, 270 Mb/s, ASI (с автоматическим определением формата).

Видеовходы и выходы

• SDI (SMPTE 259/292/296/424) с BNC разъемами.

Рекомендуемые длины кабелей (разъемы BNC, коаксиальный кабель 1694)

• 270 Mb/s: 400 м.
• 1.5 Gb/s: 200 м.
• 3 Gb/s: 140 м.

Возвратные потери сигнала (BNC)

• Более 15 db для режимов 270 Mb/s – 1.5 Gb/s
• Более 10 db для режимов 1.5 Gb/s – 3 Gb/s

Синхровход

• Аналоговый вход, BNC разъемы, пассивная петля.
• Форматы синхронизации: NTSC, PAL, Tri-sync.

Управление

• Интерфейс 10/100/1000 Ethernet, разъемы RJ-45, встроенная операционная система Linux и вэб-сервер.
• RS-422 (поддержка данного порта планируется в будущих версиях прошивки).

Рабочая среда

• Рабочая температура: от 0 до 40 градусов Цельсия.
• Относительная влажность: от 0 до 90%, без конденсации.

Питание

• +12 VDC номинально, диапазон рабочих напряжений 9-18 VDC, опциональный резервный источник питания.
• KUMO 1604: 9 Вт.
• KUMO 1616: 20 Вт.
• KUMO CP: 5 Вт.

Размеры

• KUMO 1604, 1616: 483 (Ш) x 44.5 (В) x 38.1 (Г) мм.
• KUMO RCP: 483 (Ш) x 44.5 (В) x 33 (Г) мм.

Вес

• KUMO 1616: 0,64 кг.
• KUMO 1604: 0,55 кг.
• KUMO CP: 0.55 кг.

Варианты конфигурации

Компактные SDI роутеры KUMO предоставляют не только инновационную внутреннюю архитектуру, но также отличаются гибкостью конфигурирования. Поскольку роутеры KUMO способны работать в сетевом окружении, они могут быть легко настроены для работы в локальной сети или использоваться, как независимые устройства. Для управления роутерами вы можете использовать либо вэб-браузер, либо аппаратные контрольные панели. Контрольные панели KUMO могут быть подключены непосредственно к роутерам или к локальной сети. Легко расширяемые системы KUMO всегда готовы к изменениям масштабов вашей студии. Ниже приведены лишь несколько возможных конфигураций таких систем.

Независимая конфигурация. 4 роутера и 16 контрольных панелей могут работать даже без использования компьютера. Просто подключите все элементы к Ethernet коммутатору и включите питание. Программное обеспечение KUMO автоматически определит имеющиеся в системе роутеры и соответствующим образом настроит контрольные панели. Таким образом, вы сможете приступить к работе немедленно.

Сетевая конфигурация (с управляющим компьютером). Благодаря использованию TCP/IP протокола для управления роутерами KUMO, вы можете использовать неограниченное их количество. Управление и настройка роутеров производится через стандартный вэб-браузер.

Гибридная конфигурация. В данном случае для управления роутерами используются как контрольные панели KUMO CP, так и управляющий компьютер с установленным вэб-браузером.
